随着城市建设的高速发展,对城市的美化不断引起各界的高度重视。在城市及旅游通道等周边规划中往往推荐采用钢管杆架设电力线路。钢管杆体积不大,占地也小,在一定程度上也较铁塔美观。
钢管杆并不是近些年才被采用的,而是早在上个世纪就开始应用了。国内钢管杆的设计规范为《架空送电线路钢管杆设计技术规定》(DL/T5130-2001),该规范是参照美国规范《Design of Steel Transmission Pole Structures》,当前美国规范新版本为2011年版。
哈尔滨钢管杆设计中的一些构造要求:
1、主杆分段一般按6~10米为一段,通常按8米为中间值上加下减。
2、杆顶要焊接盖板密封。
3、钢管杆应设置安装吊点。
4、钢管杆身及横担应设置攀登设施。
钢管杆使用注意事项
1、为方便施工,10kV配电线路钢管杆原则上采用圆形、十二边形整根钢管杆。
2、钢管杆的加工必须符合图纸和相应的国家及企业标准。整根钢管杆及各杆段的弯曲度不应超过其长度2%;钢管横断面的环形垂直椭圆不应大于2D/1000(D为直径).
钢管杆的焊接应符合GB 50205-2001《钢结构工程施工质量验收规范》的规定,并附有焊缝无损探伤检验报告。钢管杆材料,包括钢板及螺栓,均应热镀锌,其锌层厚度不应小于854m。
3、钢管杆宜在离杆根3m处设置铭牌,其主要内容应包括:钢管杆制造厂名、转角度数、生产日期、梢径、斜率等方面.
4、钢管杆施工不宜采用钢丝绳吊装,宜采用高强度尼龙绳。
5、施工与材料部门应充分考虑钢管杆生产周期、工程所需数量、运输与工程的配合,包括钢管杆基础施工,并且钢管杆的配套构件与钢管杆杆径相一致。
6、立杆前应仔细核对钢管杆铭牌与设计图纸是否相符。

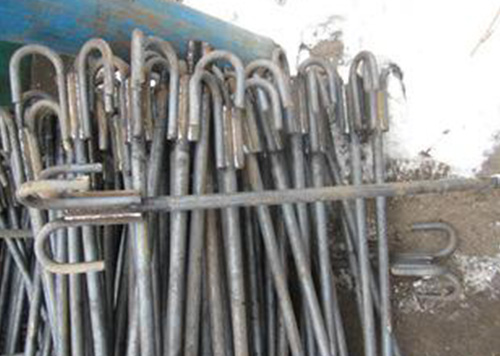

7、钢管杆基础一般包括混凝土基础和钢管桩基础,应根据实际情况进行选用。对于混凝土基础宜在保养期后架线,否则应设置临时拉线,保养期后应拆除。钢管桩基础压桩施工前必须开挖路面2m以下深度,探明确无地下管线设备后方可压桩。
8、钢管桩上端宜热镀锌1~1.2m。
9、新立钢管杆应向受力方向反向预偏杆长的15%距离。
10、套接式钢管杆应设置套接标志线,在施工中套接深度应满足要求。如无套接标志线,其套接深度应为上段杆径的1.5倍。
11、钢管杆应可靠接地,钢管杆竖立必须与钢基可靠连接,要求钢基填土夯实,在离地面50cm处浇制混凝土与路面相平,施工结束后应测量钢管杆接地电阻值。
