耐张线夹用来将导线或地线固定在非悬垂型的耐张杆塔耐张绝缘子串,起锚固作用,亦用来固定拉线杆塔的拉线。耐张线夹按结构和安装条件的不同,大致上可分为两类。
第一类:耐张线夹要承受导线或地线的全部拉力,线夹握力不小于被安装导线或避雷线额定抗拉力的百分之九十,但不作为导电体。这类线夹在导线安装后还可以拆下,另行使用。该类线夹有螺栓型耐张线夹和楔型耐张线夹等。
第二类:耐张线夹除承受导线或地线的全部拉力外,又作为导电体。因此这类线夹一旦安装后,就不能再行拆卸,又称为死线夹。由于是导电体,线夹的安装必须遵守有关安装操作规程的规定认真进行。
二、导线用液压型耐张线夹
导线液压型耐张线夹用液压接续导线的耐张线夹。压缩型耐张线夹的组成:管体、引流板、引流线夹和钢锚等组成。
三、导线用爆压型耐张线夹
爆压型耐张线夹采用爆炸压接的方式连接导线的承力线夹。 该线夹适用于四分裂导线跳线的直跳、绕跳和空中跳安装。
四、地线用液压型耐张线夹
地线用液压型耐张线夹主要用于安装作为架空地线的镀锌钢绞线、铝包钢绞线、铝合金绞线等地线。

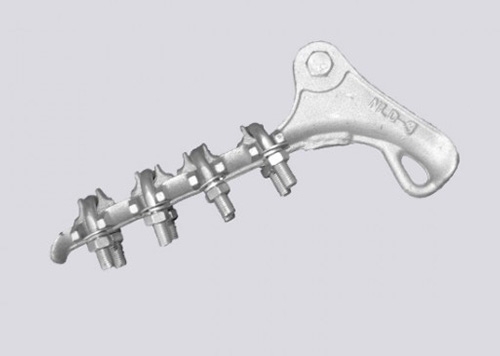

五、导线螺栓型耐张线夹
螺栓型耐张线夹是借U形螺丝的垂直压力与线夹的波浪形线槽所产生的摩擦效应来固定导线的。
螺栓型耐张线夹的类别包括:倒装式、冲压式、铝合金式等型式。
六、地(拉)线楔型耐张线夹
楔型耐张线夹包括普通楔形耐张线夹、楔形UT型耐张线夹、不可调式楔形UT型耐张线夹等。其结 构由可锻铸铁制造的线夹本体和楔子组成。钢绞线弯曲成与楔子一样的形状安装在线夹中,当钢绞线受力后,楔子与钢绞线同时沿线夹筒壁向线夹出口滑移,愈拉愈紧,逐渐呈锁紧状态。即该线夹是利用楔的劈力作用,使钢绞线锁紧在线夹内。
七、导线预绞式耐张线夹
导线预绞型耐张线夹用于安装钢芯铝绞线或铝包钢芯铝绞线等导线,有绞合式和非绞合式两种类型。
八、地线预绞式耐张线夹
地线预绞型耐张线夹用于安装钢绞线、铝包钢绞线及OPGW复合架空地线等。有绞合式和非绞合式两种类型。
并联间隙装置是在绝缘子串两端并联一对金属电极(又称招弧角/引弧角),其距离小于绝缘子串的干弧距离。
按照电极结构,并联间隙可分为棒型结构、环形结构、花瓣形结构等,其中棒形结构可分为单边、双边结构。典型棒形单边结构并联间隙如图。
当前110kV、220kV线路盘型悬式、复合绝缘子,常用的并联间隙结构为棒形,500kV及以上电压等级盘型悬式、复合绝缘子,常用并联结构为花瓣形或棒形与花瓣型的组合(高压侧一般为花瓣形)。电压等级越高,并联间隙需要耐受的电弧能量越大,同时电场分布不均匀度增大、放电分散性增加,确保电弧发生于电极之间的难度增加,电极需要有足够的空间体积,因此到500kV电压等级时需采用花瓣形。
