地脚螺栓分类与地脚螺栓平常标准

发布日期：2020-08-11 作者：点击：

哈尔滨钢管杆厂家的地脚螺栓，就是为了把设备等紧固在混凝土基础上用的螺丝杆件。一般用于铁路、公路、电力企业、工厂、矿山、桥梁、塔吊、大跨度钢结构和大型建筑等基础设施。拥有较强的稳固性。

哈尔滨钢管杆

安装流程

地脚螺栓的安装一般分为4个流程。

1.地脚螺栓垂直度

地脚螺栓安装时应垂直，无倾斜。

2.地脚螺栓的敷设

在地脚螺栓安装过程中，经常碰到的是对死地脚螺栓的二次灌浆，即是在浇灌基础时，预先在基础上留出地脚螺栓的预留孔洞，安装设备时穿上地脚螺栓，然后用混凝土或水泥砂浆把地脚螺栓浇灌死。

3.地脚螺栓安装——拧紧

4.做好相应地脚螺栓安装的施工记录

脚螺栓安装过程中应详细做好相应的施工记录，真实反映地脚螺栓的型号、规格等内容，为今后的维修、更换提供有效的技术资料。

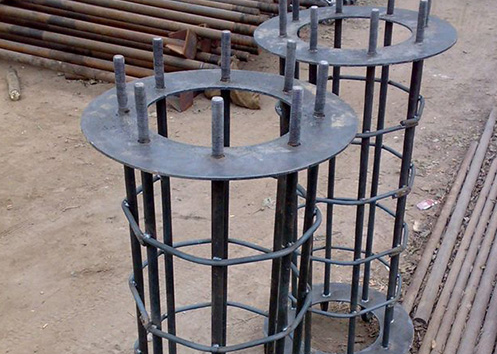

一般安装精度较高的预埋都要先做成地笼(需先穿在打过螺栓孔的预埋钢板上，并装上螺母压紧。浇筑前把预埋件绑扎在模板上固定好，就可以保证脚螺栓安装尺寸。如果想省料，也可用钢筋焊接固定，焊接完成后需校对几何尺寸。至此，脚螺栓安装才算真正完成。

地脚螺栓分类

根据设施受力、设备大小与运行状况的差异，选用的地脚螺栓也是不相同的，常用地脚螺栓按照紧固方式主要分为埋置式、咬附式及活动式地脚螺栓。

1、埋置式地脚螺栓

埋置式地脚螺栓经过一次到两次浇灌在混凝土基础里，主要有钩式、爪式和锚板式。爪式地脚螺栓附着性较好，常应用于大中型设备的紧固，锚板式的附着性和定位垂直型是三种中最好的。适用于有冲击的大、重型设备的紧固。

2、咬附式地脚螺栓

在设备紧固的过程中,上体咬附式螺栓。其椎体头称胀胀管，产生极强的咬附力是其锚固在混凝土壁上。因此也叫膨胀式地脚螺栓，是目前应用比较普遍的一种。

3、活动式地脚螺栓

活动式地脚螺栓最大的优点是安装时不用浇灌混凝土，拆装方便，通常应用于矿井提升机、锻压设备等有冲击的大、重型设备上。

地脚螺栓平常标准:

1、地脚螺栓埋入基础内一般用两种方法,即预埋和预留孔二次灌浆埋入法。

2、地脚螺栓直接埋入基础内的方法适用于塔类、较高的容器和振动较大的机械设备。

3、直接埋入地脚螺栓时,地脚螺栓中心线距基础边的尺寸a≥100mm，当不能满足时必须提请土建专业人员对基础配筋加固。

4、预留地脚螺栓孔,放入地脚螺栓后灌浆固定，此法适用于卧式容器、换热器、小型的立式容器等静置设备及振动较小的机、泵类，其特点是便于地脚螺栓定位尺寸的调整而不需要定位模板。

5、预留孔的尺寸必须满足土建施工及设备安装的要求，预留孔的尺寸AxA最小为100x100（mm）。螺栓钩距孔壁尺寸e≥20mm,孔壁距基础边的尺寸b≥100mm,当b不能满足100mm时,可采用预埋方式或请土建专业人员对基础配筋加固，螺栓钩距孔底尺寸B取80mm，孔深（c）=地脚螺栓埋入深度（L2）+B（mm）。

6、对于安装在混凝土梁上的设备，其地脚螺栓一般采用预埋方式，如设备基础有特殊要求。也可由土建专业在混凝土梁上预埋套管，以便穿入地脚螺栓。套管尺寸应使地脚螺栓与套管之间净空至少为10mm，以便设备安装时调整螺栓位置和灌沙、夯实，此方式螺栓较长、缓冲性能好、又可更换螺栓，但稳定性较差。

7、对于安装在钢梁上的设备，其基础螺栓、螺母、垫片的规格和尺寸应由安装专业选定，安装在钢梁上的设备，其地脚螺栓应贯穿型钢上下缘，当钢梁较大，设备较小时，也可只固定在型钢上缘上。
